一、适用范围
1.系统
本产品主要适用于工频交流额定电压0.45/0.75kv及以下自动控制、监视回路及保护线路等系统。
2.场合
固定敷设在冶金、电力、建筑等行业的室内等要求阻燃的场合。
二、型号及名称
KVV | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 |
KVV22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 |
KVVP | 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆 |
KVVP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 |
KVVR | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 |
KVVRP | 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆 |
KVVP2-22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆 |
KVVRP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制软电缆 |
KVVR22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制软电缆 |
KVVRP2-22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制软电缆 |
KYJV | 铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆 |
KYJV22 | 铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 |
注：
1.阻燃型电缆型号在普通型前加“ZA（ZB、ZC）”，并注明阻燃等级；
2.耐火型电缆型号在普通型前加“N-”，并注明耐火等级；
3.低烟低卤阻燃型电缆型号在普通型前加“DDZ”
4.无卤低烟阻燃型电缆型号在普通型号前加“WDZ”
如：WDZ-KYY、WDZ-KYY23
三、 采用标准
GB/T 9330-2008 塑料绝缘控制电缆
GB/T 19666-2005 阻燃和耐火电线电缆通则
GB/T 18380 电缆在火焰条件下的燃烧试验
IEC 60332 电缆或光缆在火焰条件下的燃烧试验
GA 306 阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求
四、使用特性
1.额定电压
工频交流额定电压为0.45/0.75kV，使用交流系统最高电压应不超过1.0kV。
2.工作温度
电缆导体长期允许最高工作温度为70℃；短路时，电缆导体的最高温度不超过160℃，持续时间不超过5S。
3.环境温度
最低工作环境温度-15℃。
4.敷设温度
电缆的敷设温度应不低于0℃。
5.弯曲半径
最小弯曲半径应不小于电缆外径的6倍。
6.敷设落差
敷设时，不受落差限制。
五、结构示意图

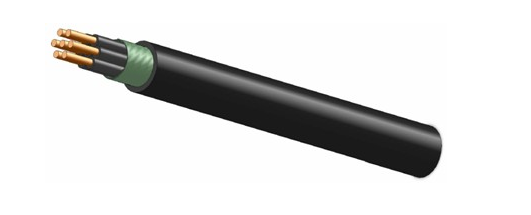

普通型

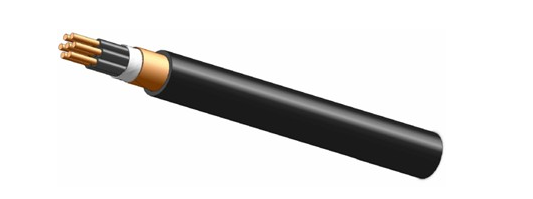

屏蔽型

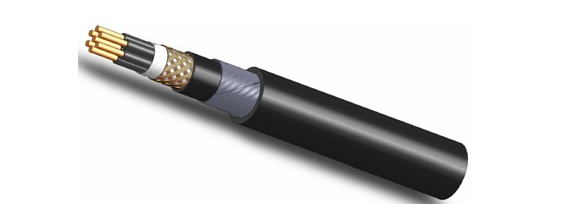

屏蔽铠装型
