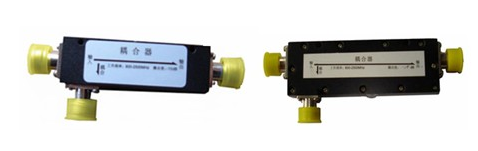

耦合器

微带定向耦合器

5dB

7dB

10dB

15dB

20dB

30dB

40dB

工作频率

800～2500MHz

特性阻抗

50±2Ω

耦合度

5±0.5dB

7±0.5dB

10±0.5dB

15±0.5dB

20±0.5dB

30±0.5dB

40±0.5dB

插入损耗

≤2.2dB

≤1.4dB

≤0.8dB

≤0.4dB

≤0.35dB

≤0.34dB

≤0.35dB

隔离度

≥24dB

≥24dB

≥24dB

≥28dB

≥20dB

≥20dB

≥20dB

电压驻波比

≤1.25

最大功率

50W

接头类型

NF

工作温度

-35～+80℃

腔体耦合器

5dB

7dB

10dB

15dB

20dB

30dB

40dB

工作频率

800～2500MHz

特性阻抗

50±2Ω

耦合度

5±0.6dB

7±0.6dB

10±0.8dB

15±1.2dB

20±1.5dB

30±2.0dB

40±2.0dB

插入损耗

≤2.0dB

≤1.5dB

≤1.3dB

≤0.7dB

≤0.25dB

≤0.25dB

≤0.25dB

方向性

≥20dB

电压驻波比

≤1.25

最大功率

50W

接头类型

NF

工作温度

-35～+80℃
