一、执行标准：
YD/T 1120-2013 通信电缆 物理发泡聚烯烃绝缘皱纹铜管外导体耦合型漏泄同轴电缆
二、用途：
用于100~3550MHz工作频率范围内无线移动通信、无线遥控、无线报警等系统，应用在无线电波不能直接传播或传播不良的隧道、坑道、地下铁道、地下建筑等特殊环境，兼有信号传输线和天线的双重功能。
三、产品特性：
绝缘层为连续挤包的物理发泡聚乙烯绝缘层，外导体为带有槽孔的焊接轧纹铜管。具有传输频带宽、场强辐射均匀稳定、高抗压、高抗张强度、横向纵向水密性好等优点。
四、使用要求：
a）电缆的最小弯曲半径为：电缆最大外径的10倍。
b）电缆使用环境温度范围为：聚乙烯护套－40℃～＋70℃；
无卤阻燃聚烯烃护套－25℃～＋70℃。
c）电缆敷设的环境温度范围为：-20℃～＋60℃。

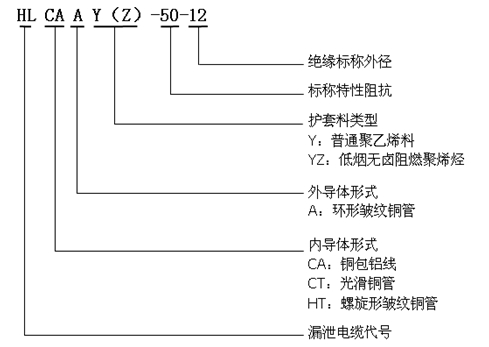

五、 命名方法：

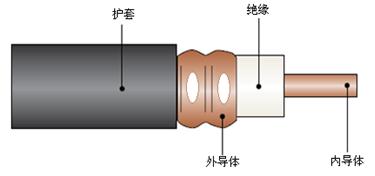

六、结构示意图：
七、技术参数
型号 | HLCAAY(Z)-50-8(3/8〃) | HLCAAY(Z)-50-12(1/2〃) | HLCTAY(Z)-50-22(7/8〃) | HLCTAY(Z)-50-32(1-1/4〃) | HLHTAY(Z)-50-42(1-5/8〃) | ||
内导体 | 铜包铝线 | 光滑铜管 | 螺旋形皱纹铜管 | ||||
3.10mm | 4.80mm | 9.00mm | 13.10mm | 17.45mm | |||
绝 缘 | 物理发泡聚乙烯绝缘 | ||||||
外导体 | 铣孔环形皱纹铜管 | ||||||
9.50mm | 13.90mm | 24.90mm | 35.80mm | 46.50mm | |||
护 套 | 黑色聚乙烯或低烟无卤阻燃聚烯烃 | ||||||
11.10mm | 15.70mm | 27.50mm | 38.80mm | 49.50mm | |||
特性阻抗（Ω） | 50±2 | ||||||
传输速率 | 88% | ||||||
电容（pF/m） | 76 | ||||||
衰减dB/100m | 150MHz | 4.9 | 3.3 | 1.8 | 1.3 | 0.8 | |
450MHz | 8.5 | 6.6 | 3.6 | 3.0 | 2.0 | ||
900MHz | 12.1 | 9.5 | 5.3 | 4.3 | 2.7 | ||
1800MHz | --- | 13.1 | 7.6 | 5.6 | 4.4 | ||
2200MHz | --- | 14.9 | 8.6 | 6.2 | 5.1 | ||
2400MHz | --- | 15.7 | 9.0 | 6.9 | 5.6 | ||
耦合损耗 | 150MHz | 60/75 | 62/78 | 66/76 | 70/80 | 72/84 | |
450MHz | 68/78 | 70/80 | 72/80 | 75/85 | 79/85 | ||
900MHz | 70/80 | 71/82 | 74/85 | 77/86 | 79/85 | ||
1800MHz | 77/88 | 80/87 | 77/88 | 80/86 | |||
2200MHz | --- | 76/85 | 77/88 | 77/88 | 80/86 | ||
2400MHz | --- | 77/87 | 78/88 | 78/88 | 82/88 | ||
最小绝缘电阻MΩ·km） | 5000 | ||||||
护套火花试验(V，DC) | 5000 | 8000 | 8000 | 10000 | 10000 | ||
电压驻波比 | 820～960MHz | ≤1.25 | |||||
1700～1900MHz | ≤1.25 | ||||||
1900～2500MHz | ≤1.30 | ||||||
