一、执行标准：
TB/T 3201-2008 铁路通信漏泄同轴电缆
二、用途：
用于450MHz及900MHz工作频段范围内铁路无线通信系统、兼有信号传输线和天线的双重功能，用于铁路沿线GSM-R、城市轨道交通铁路等无线通信网络系统中。
三、 产品特性：
绝缘层为连续挤包的物理发泡聚乙烯绝缘层，外导体为铜带经冲孔后再纵包在绝缘层上，具有衰减小、场强辐射均匀稳定、径向跌落缓慢、高抗压、高抗张强度、横向纵向水密性好等优点。
四、使用要求：
a）电缆的最小弯曲半径为：电缆最大外径的10倍。
b）电缆使用环境温度范围为：聚乙烯护套－40℃～＋70℃；无卤阻燃聚烯 烃护套－25℃～＋70℃。
c）电缆敷设的环境温度范围为：-20℃～＋60℃。

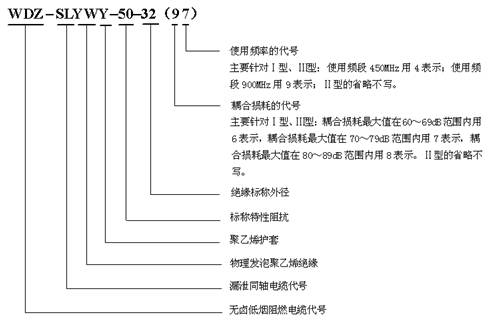

五、命名方法：

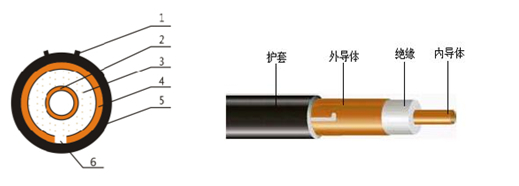

六、结构示意图：
说明：1-护套标识线 2-内导体 3-绝缘体 4-外导体 5-外护套 6-槽口
七、技术参数：
型号 | 50-22 | 50-32 | 75-32 | 50-42 | |||||||||||
Ⅱ | Ⅲ | Ⅰ | Ⅱ | Ⅲ | Ⅰ | Ⅱ | Ⅲ | ||||||||
-- | 97 | 48 | 47 | 46 | -- | 97 | 48 | 47 | 46 | -- | 96 | ||||
内导体 | 光滑铜管 | 螺旋形皱纹铜管 | |||||||||||||
9.00mm | 13.10mm | 7.80mm | 17.45mm | ||||||||||||
外导体 | 纵包搭边冲孔铜带 | ||||||||||||||
24.0mm | 34.0mm | 34.0mm | 44.0mm | ||||||||||||
护 套 | 黑色聚乙烯或低烟无卤阻燃聚烯烃 | ||||||||||||||
27.6mm | 37.8mm | 37.8mm | 48.0mm | ||||||||||||
特性阻抗（Ω） | 50±2 | 75±2 | 50±2 | ||||||||||||
传输速率 | 88% | 88% | 88% | ||||||||||||
衰减dB/100m | 450MHz | 3.28 | -- | 2.16 | 2.40 | 3.26 | 2.20 | -- | 2.50 | 2.68 | 3.56 | 1.78 | -- | ||
800MHz | 4.89 | -- | -- | -- | -- | 3.89 | -- | -- | -- | -- | 2.78 | -- | |||
900MHz | 5.27 | 4.98 | -- | -- | -- | 4.27 | 2.99 | -- | -- | -- | 2.86 | 2.18 | |||
耦合损耗 | 450MHz | 80 | -- | 80 | 70 | 60 | 83 | -- | 85 | 75 | 65 | 83 | -- | ||
800MHz | 75 | -- | -- | -- | -- | 70 | -- | -- | -- | -- | 70 | -- | |||
900MHz | 75 | 77 | -- | -- | -- | 70 | 73 | -- | -- | -- | 67 | 68 | |||
绝缘介电强度（kV） | 10 | 10 | 10 | 15 | |||||||||||
最小绝缘电阻（MΩ·km） | 5000 | ||||||||||||||
护套火花试验 | 8 | 10 | 10 | 10 | |||||||||||
最大电压驻波比 | 455~461MHz | 1.30 | -- | 1.30 | 1.30 | 1.30 | 1.30 | -- | 1.30 | 1.30 | 1.30 | 1.30 | -- | ||
465~471MHz | 1.30 | -- | 1.30 | 1.30 | 1.30 | 1.30 | -- | 1.30 | 1.30 | 1.30 | 1.30 | -- | |||
885~889MHz | 1.30 | 1.30 | -- | -- | -- | 1.30 | 1.30 | -- | -- | -- | 1.30 | 1.30 | |||
930~934MHz | 1.30 | 1.30 | -- | -- | -- | 1.30 | 1.30 | -- | -- | -- | 1.30 | 1.30 | |||
